PIC18F2550 - USB осциллограф
Этот осциллограф не требует драйверов (только программного обеспечения).

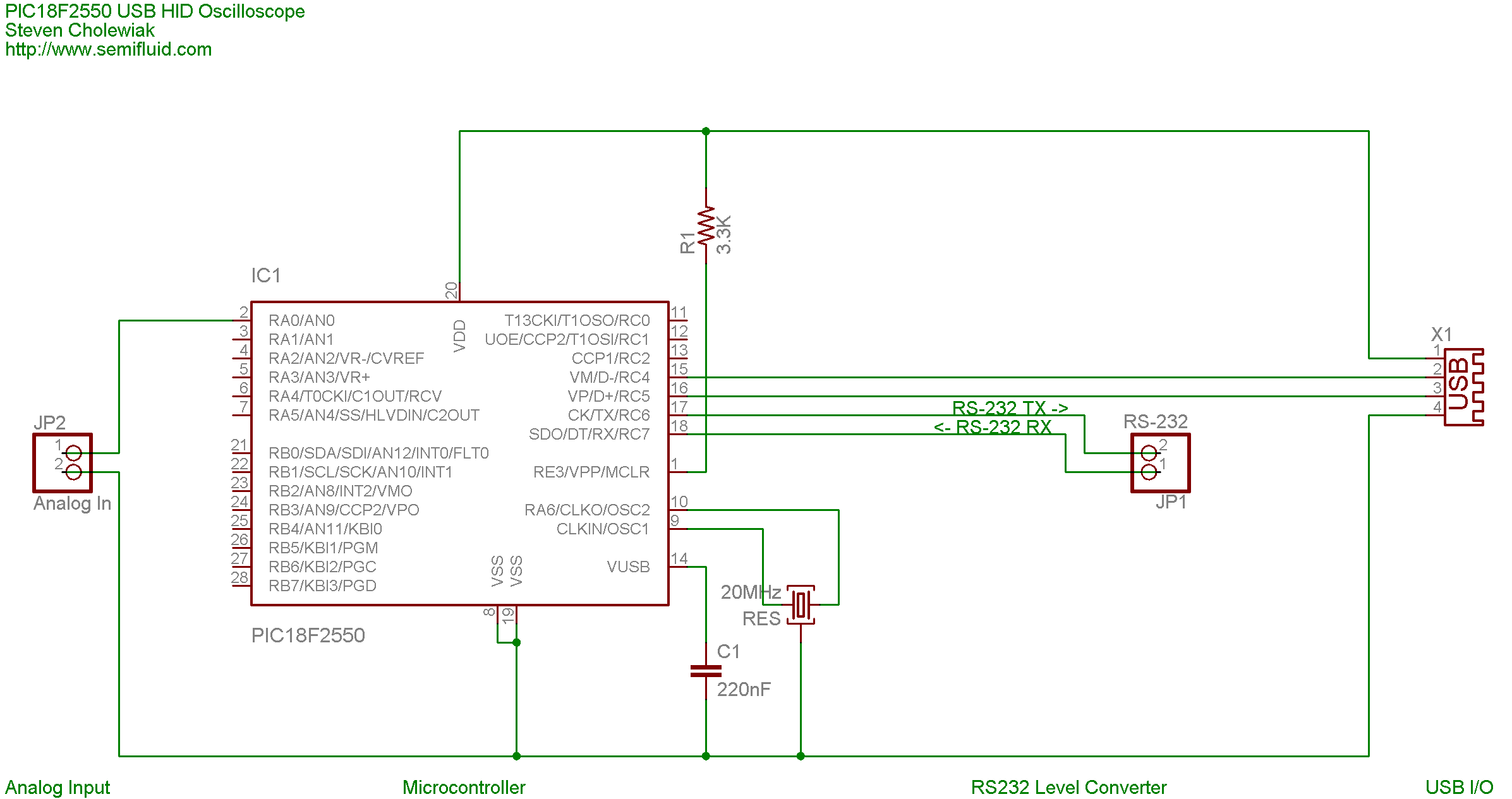

Схема устройства

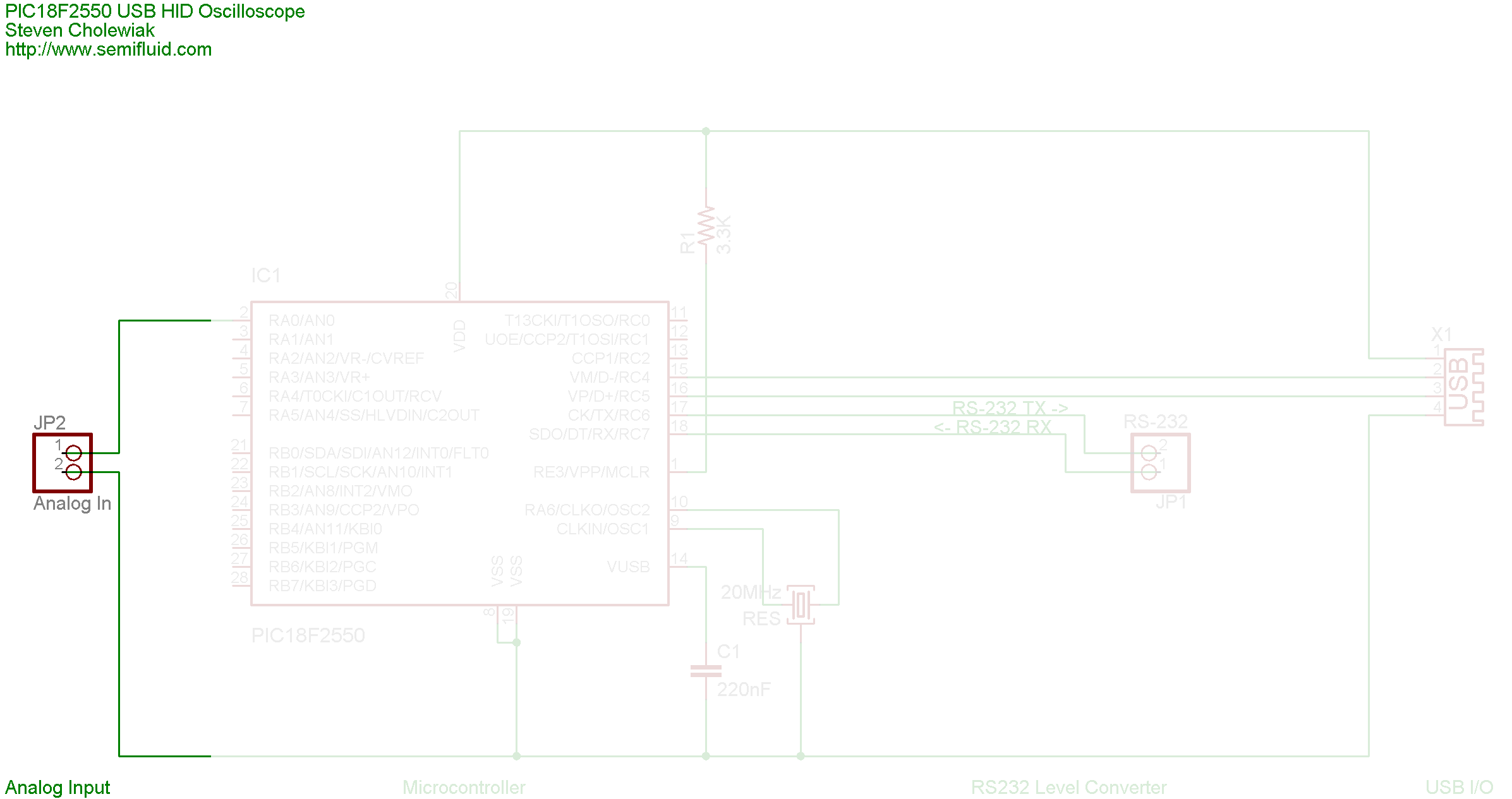

Аналоговый вход
Аналоговый вход подключен к A0, который настроен для аналогового входа.

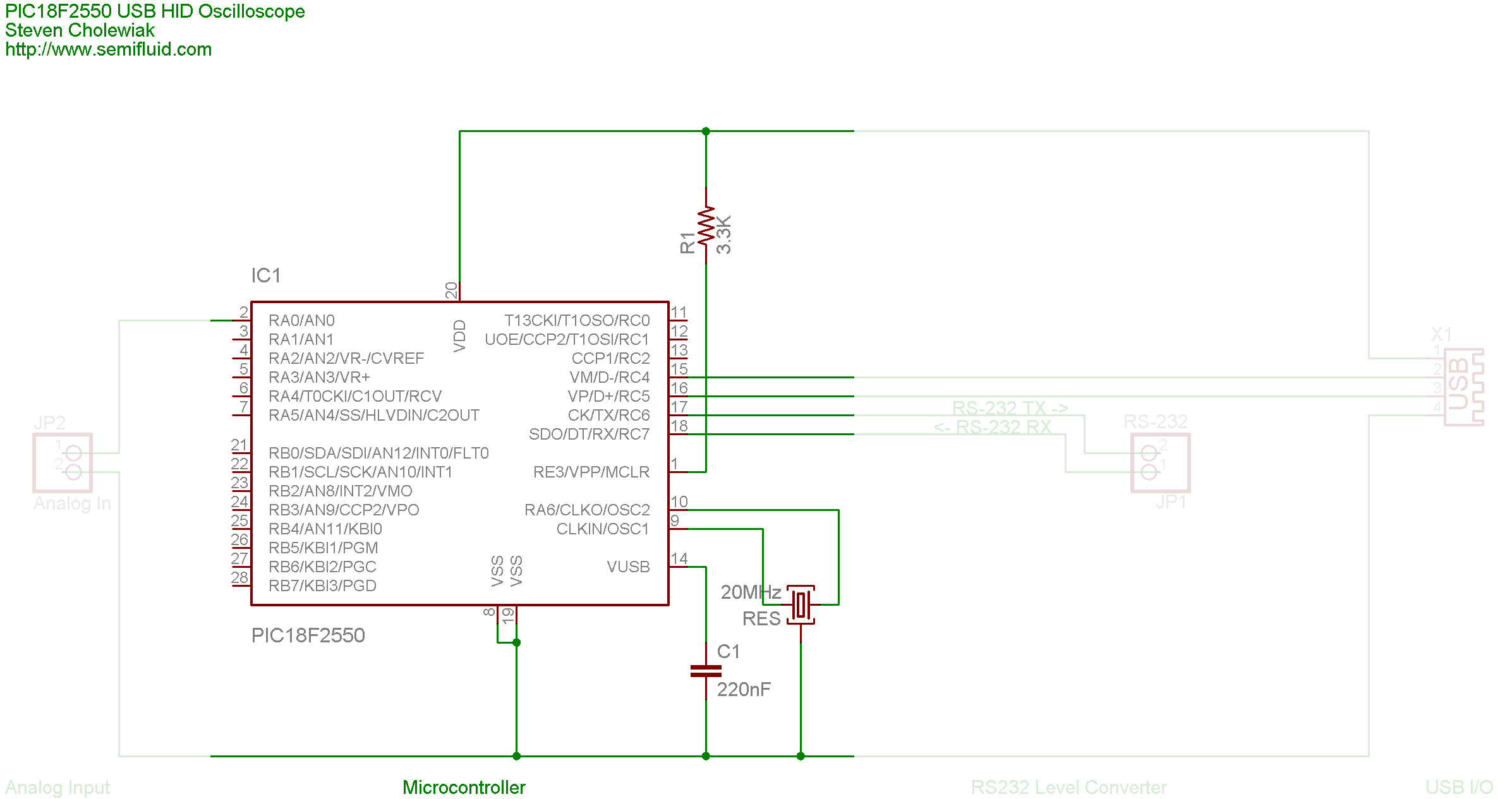

Микроконтроллер
PIC18F2550 работает на 48MHz с использованием внутреннего PLL.  C1 представляет собой стабилизирующий конденсатор, который используется для встроенных USB регулятора напряжения. Компонент пометкой "RES" является 20MHz резонатор.

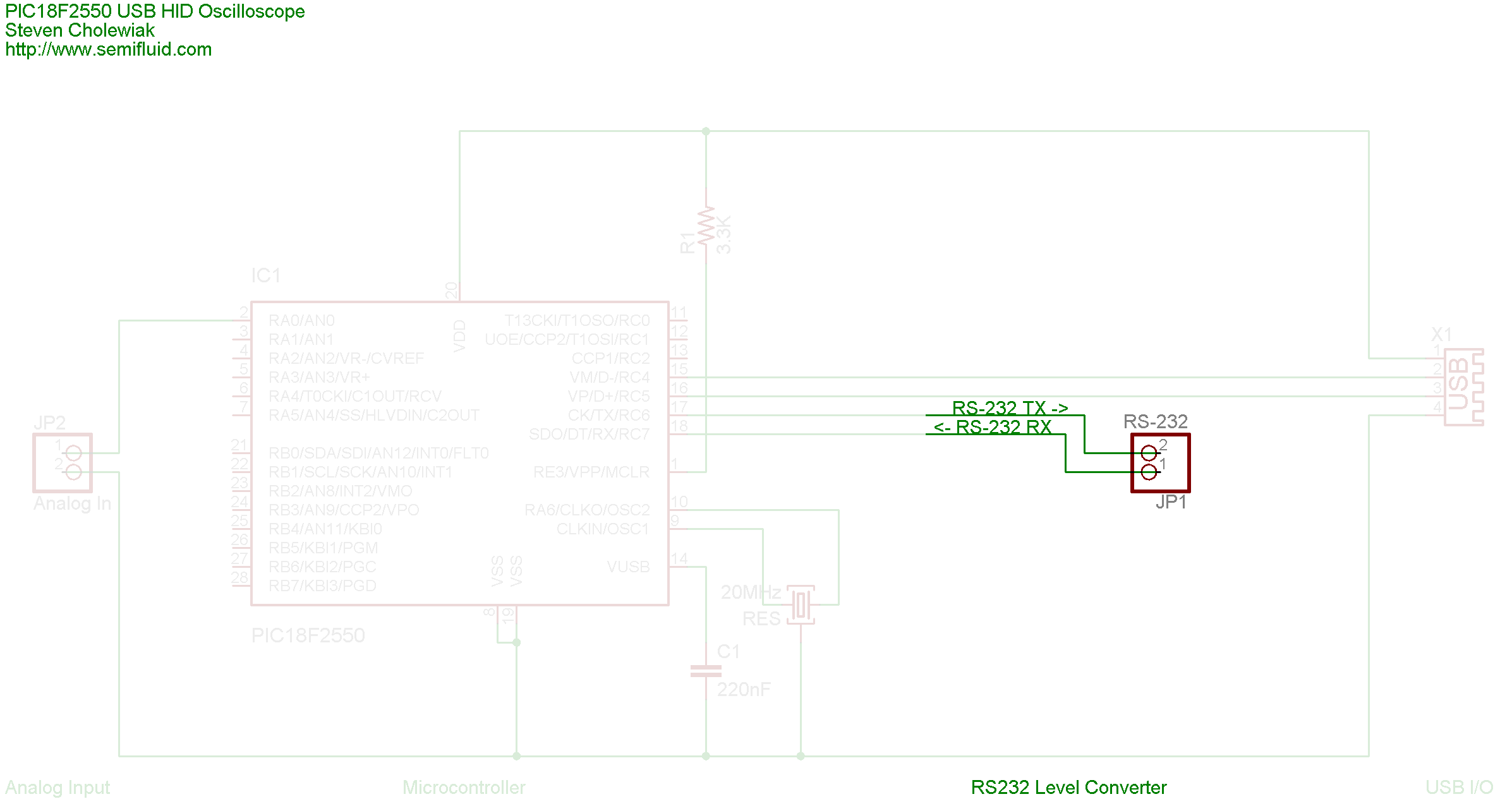

Уровень RS232 конвертер

Микроконтроллер  должнен быть подключен к RS-232 конвертера уровня для подключения к ПК для обновления микропрограммы с помощью Tiny ПОС загрузчика. В противном случае после первоначального программирования они могут быть оставлены.

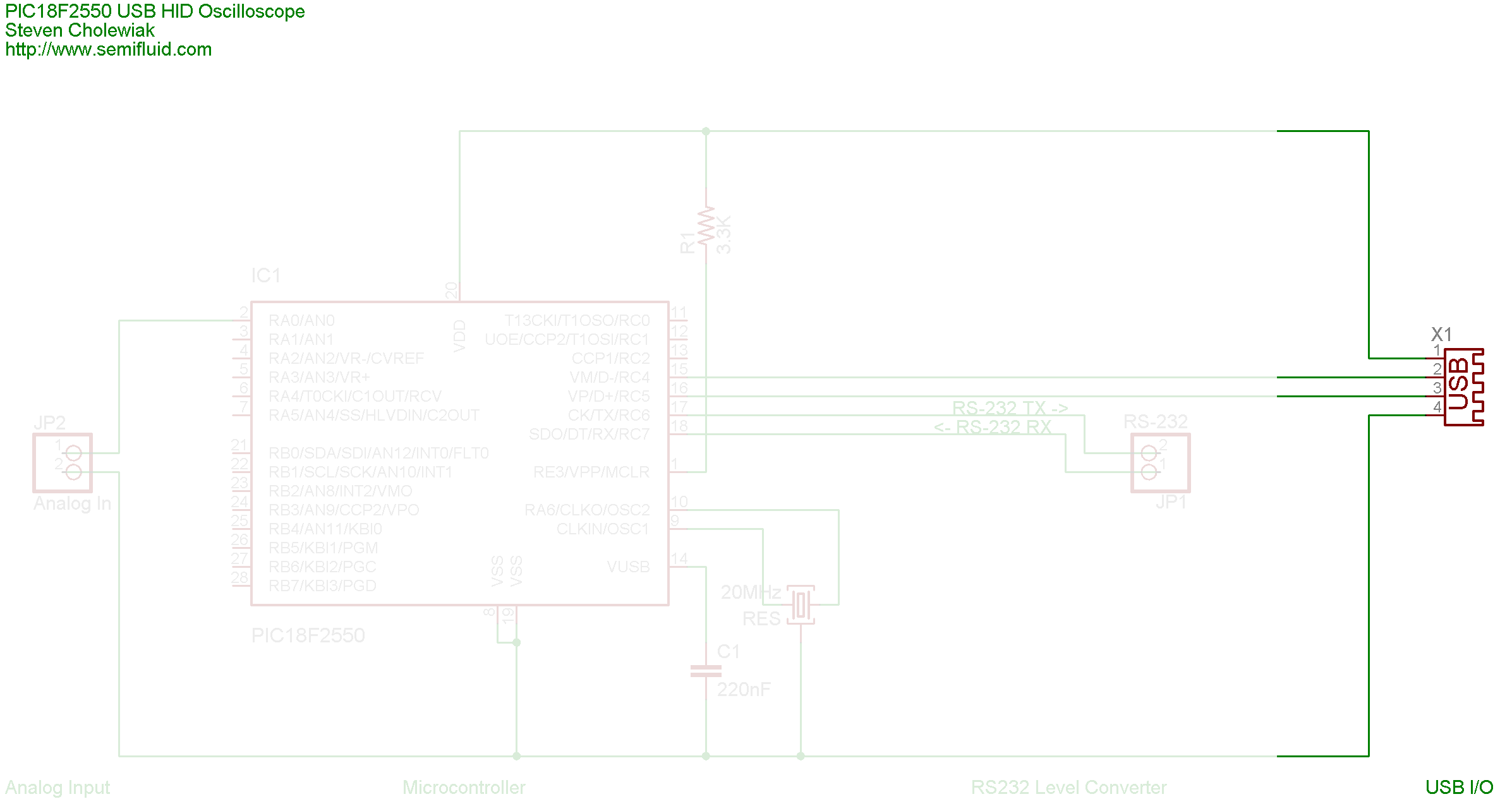

USB I / O

ПИК подключен к компьютеру через USB порт.
Пример осциллографа фото


Скачать программу
Скачать прошивку


Источник: http://www.semifluid.com/?p=24
Категория: Осциллографы | Добавил: Nikolai4 (03.10.2008)
Просмотров: 34286 | Теги: PIC18F2550 - USB осциллограф | Рейтинг: 4.8/10
Всего комментариев: 8
0
1 Supercontick   (09.11.2009 21:29)
какие параметры измирений? какова частота?
и можно объяснить -"Микроконтроллер должнен быть подключен к RS-232 конвертера уровня для подключения к ПК для обновления микропрограммы с помощью Tiny ПОС загрузчика. В противном случае после первоначального программирования они могут быть оставлены." biggrin

0
2 Nikolai4   (10.11.2009 18:38)
Добавил ссылку на оригинал, (прошлая ссылка оказалась не оригиналом :))
в комментариях все обсуждалось уже...
вот перевод статьи http://translate.google.com/transla....&u=http

0
3 Nikolai4   (10.11.2009 18:41)
Связатся с автором конструкции можно тут http://www.semifluid.com/?page_id=6

0
4 Upgrader   (16.06.2010 20:24)
Ну частоту то хотя-бы примерно надо бы узнать, до какой можно нормально смотреть?
Без этой информации вряд-ли есть смысл собирать неизвестно что.

0
5 zaa-1978   (16.06.2010 20:52)
ну судя по описанию 48 мигогерц!!!! а реально скорей 20 миг!!!!
Supercontick
ета микруха имеет прямой юсб вход и нетребует никаких дополнительних микрух!!!

0
6 Kras   (13.10.2010 00:06)
Microchip). Подали на готовую микросхему сигнал, с выхода обрабатывают импульсы, какие вообще авторские права?=) А разве не semifluid.com источник?
Лень читать datasheet, какое входное сопротивление, можно подавать до 2В? На какую мощность это все расчитано?

0
7 Nikolai4   (13.10.2010 07:15)
авторские права на прошивку!

0
8 Ruslan241   (10.05.2011 18:57)
Кто нибуть повторил?
