Пропеллер - Часы

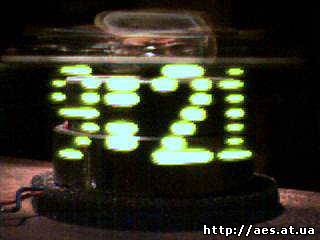

Семь светодиодов , дают иллюзию с номерами в воздухе...

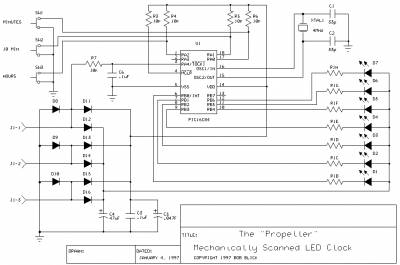

 Конденсаторы:
 С1, С2 - 33pf керамические
 C3, C6 - 0.1uf керамические
 C4 - 47uf электролитическая
 C5 - 47.000 UF supercap (память цоколя)

 Диоды:
 D1-D7 - светоизлучающие диоды
 D8-16 - 1N4001 общего назначения 1amp выпрямители

 Резисторы:
 R1 - 120 Ом
 R2-R6 - 10K Ohm

 Разное:
 J1 - три терминала, разъем
 SW1-SW3 - обычно открыты кнопки выключателей
 U1 - PIC16C84, PIC16F84 или PIC16F84A
 XTAL1 - кварц 4MHz
 MOTOR - Sharp RMOTV1007GEZZ или другой  :)

Скачать прошивку

Если вы используете диск - двигатель  любого другого двигателя с кистями 180 градусах друг от друга, вам понадобятся несколькопересмотрен код: скачать





Источник: http://www.bobblick.com/techref/projects/propclock/propclock.html
