Необычные часы

Строительное оборудование, не сложная, и вам потребуется:


1) стенд, на него вы будете монтировать (кусок металла пластины или что-нибудь по своему выбору - я использовал небольшой алюминиевую пластину толщиной 2 см)


2) алюминиевую трубку, в которой находятся диоды (10мм * 145 мм), может быть любой материал.


3) сталь-перо 65 * 15 * 0,35 мм, стальные панели, которая связывает базу и корпус трубки.

4 кнопки с помощью которых выставляется времы и включается ефект "alarm"

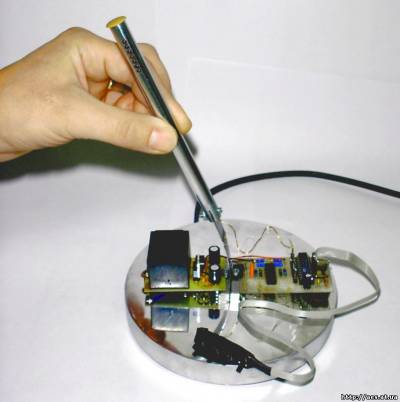

На последнем рисунке видно, что светодиоды размещенны в ряд, в металическом корпусе, главная особенность это пластина , которая соединяет металический корпус и основание платы, она должна быть упругой и не ломатся...

Скачать прошивку(bin, hex),печатную плату



Источник: http://www.ivica-novakovic.from.hr/SatAT89C2051.htm
Категория: Часы | Добавил: Nikolai4 (08.06.2009)
Просмотров: 14311 | Комментарии: 4 | Теги: AT89C2051, Необычные часы | Рейтинг: 4.8/5
Всего комментариев: 4
1 ysfox
а что там за пезодатчик стоит? surprised

2 IseMan
Есть ASM к девайсу.

3 Nikolai4
ищи в исходнике - у автора

4 ShX
народ,может кто-то делал сей девайс? какой пьезодатчик ставили?
