Паяльная станция термофен и паяльник

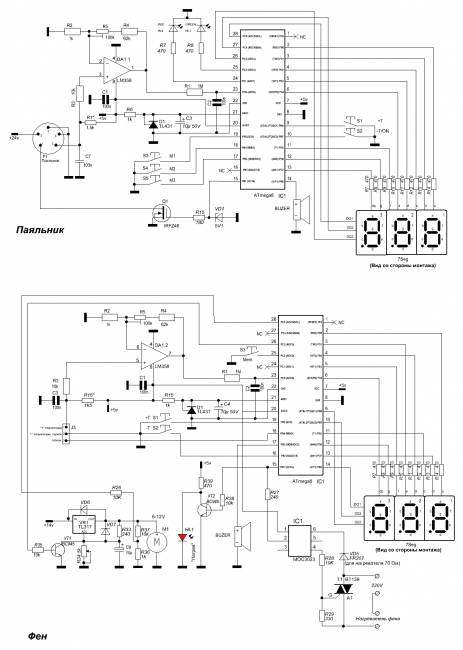

Схема паяльной станции

исправлена ошибка светодиода , ранее стоял наоборот и не работал.

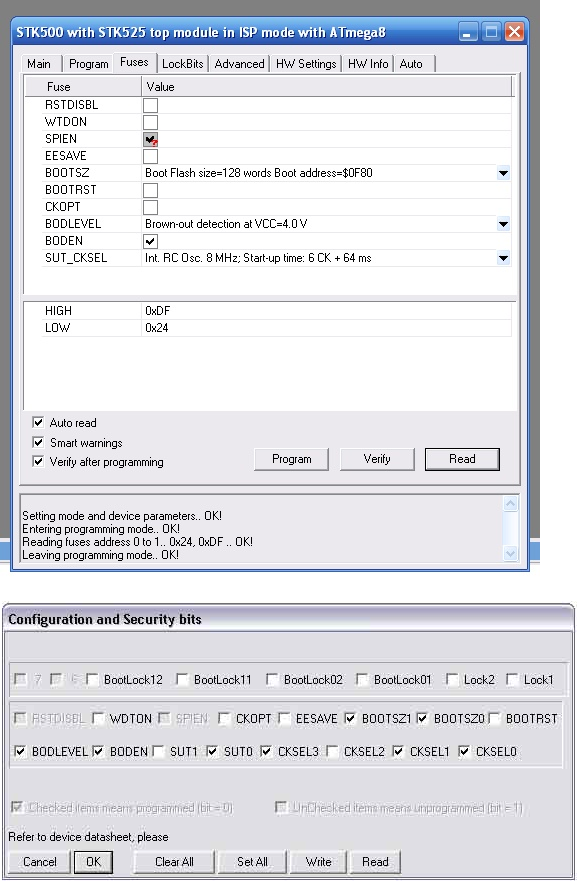

Fuse :

Внимание в печатка плохо разведена земля (в частности у паяльника)! землю пере разводить! Желательно размещать силовые компоненты (полевик...) на отдельной плате, плата чувствительна к наводкам!

Скачать прошивки, печатки и фьюзы

Схема взята из 70 страницы форума  ,чтоб увидеть там архив необходима регистрация!

Практически все возможные прошивки собраны на 89 странице форума

Схема объединенная:

прошивка из статьи или в наче форума от пользователя simsim

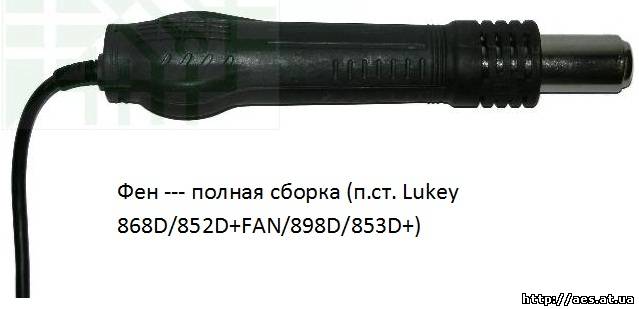

Желательно покупать термофен со встроенным в корпус феном, вот такой:

т.к. возможен вариант компрессора который подает воздух по трубке, компрессор очень дорого стоит.

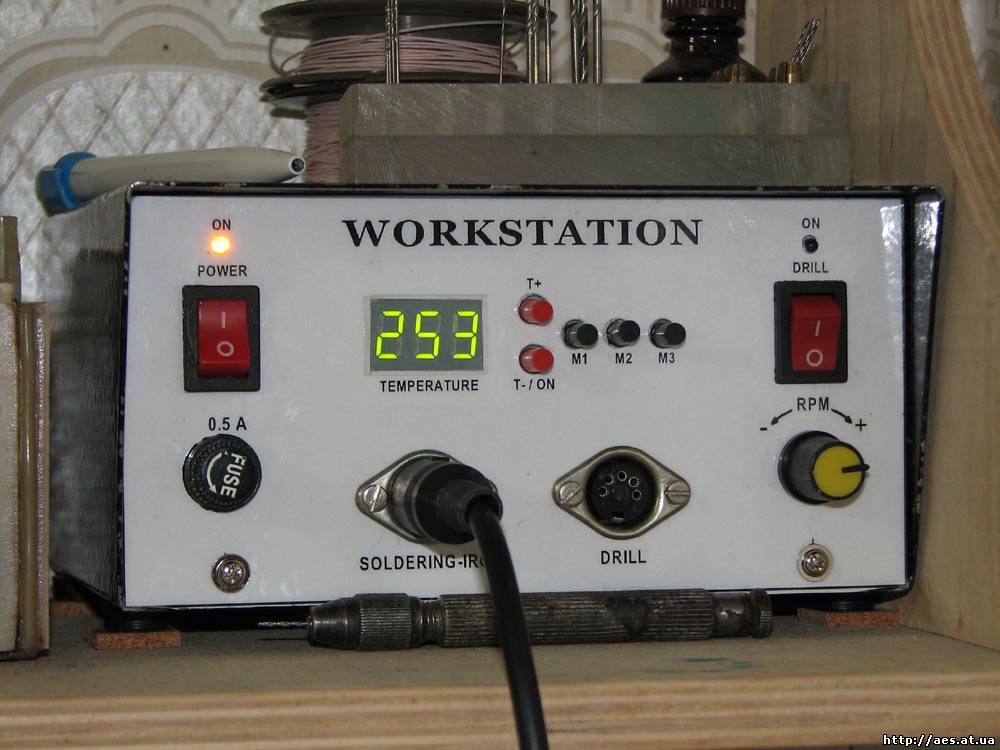

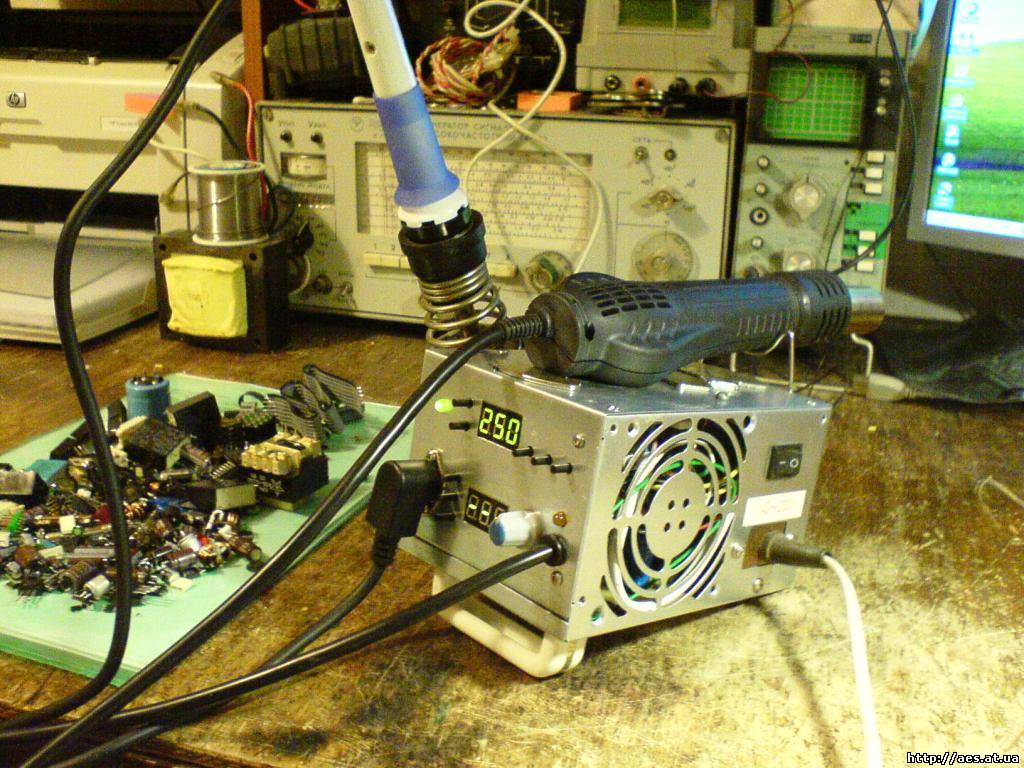

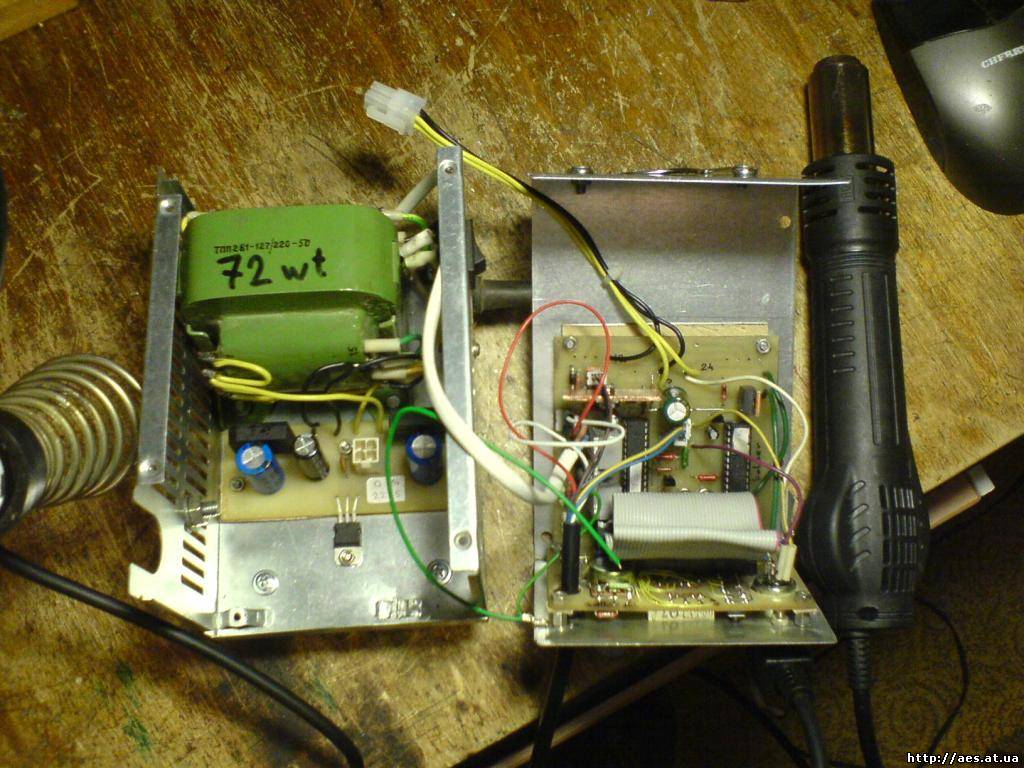

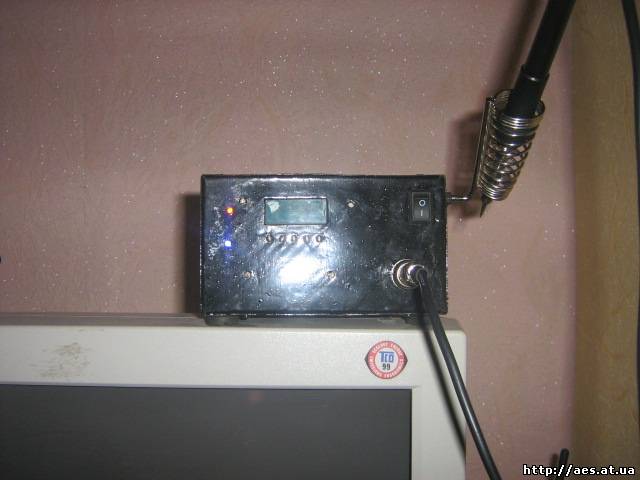

Фото от пользователя zaa-1978

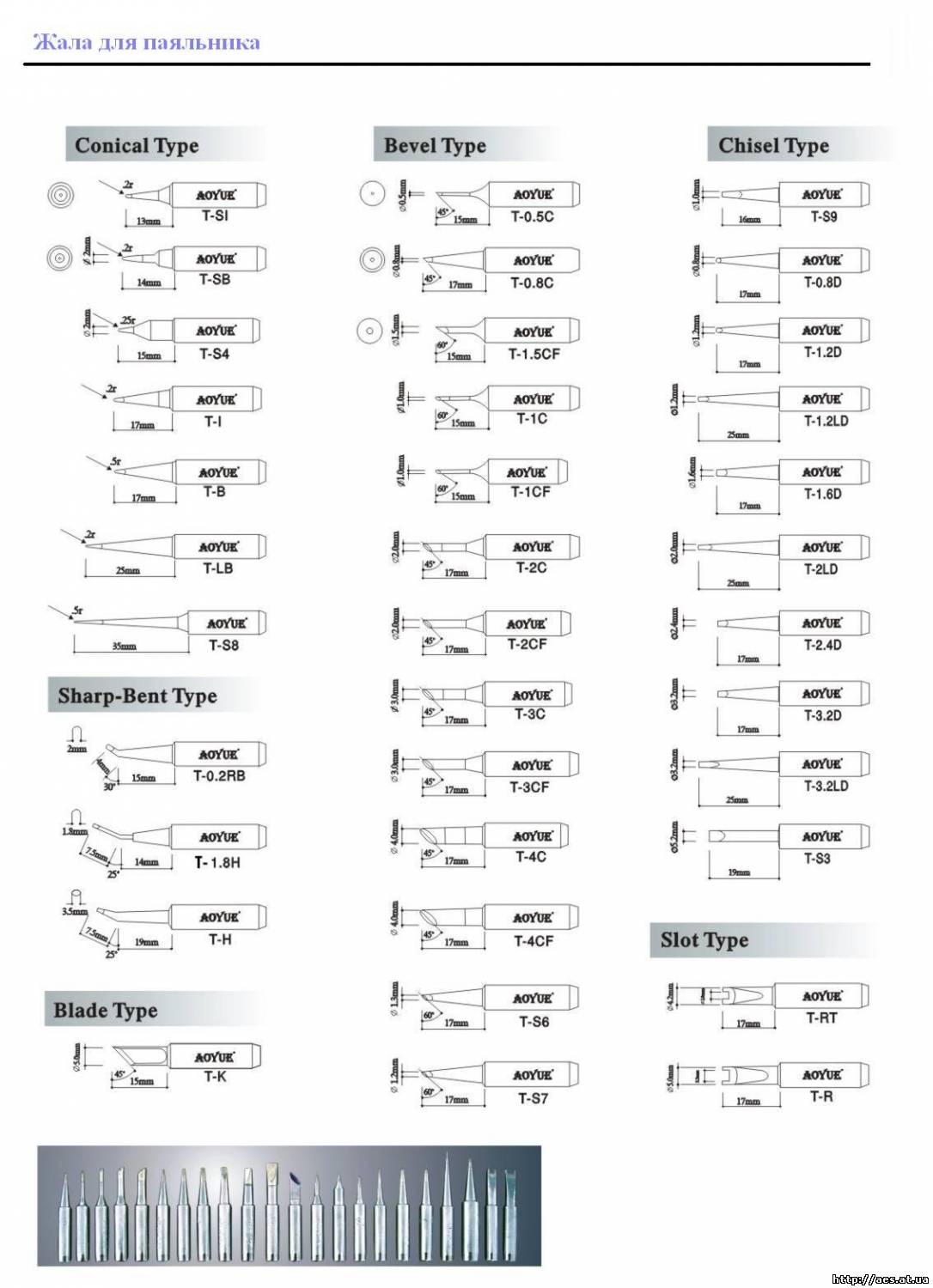

Паяльные жала

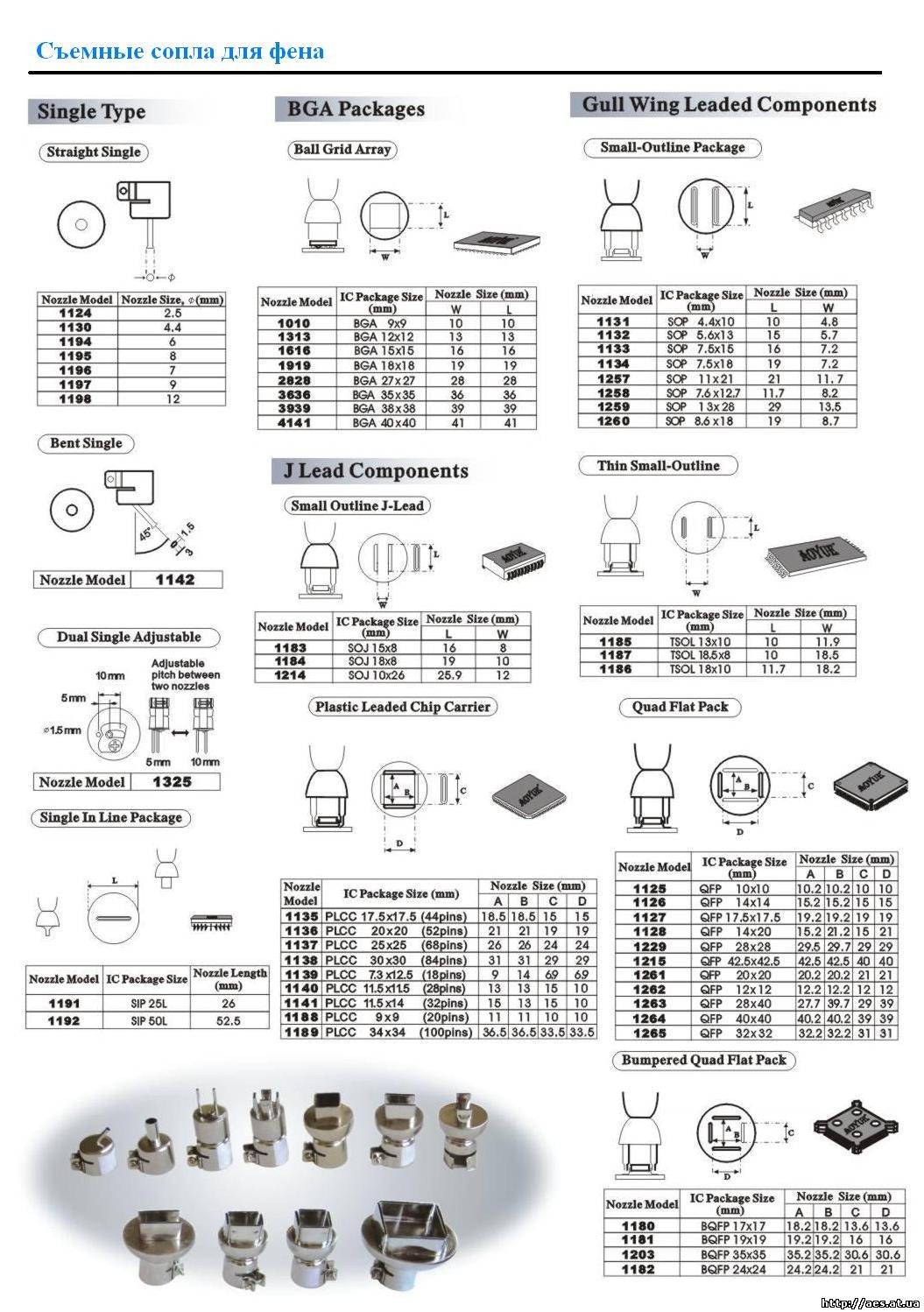

и насадки к термофенам:



Мелкие вопросы решаем на ФОРУМЕ

глобальные по ссылке выше на форум



Источник: http://radiokot.ru/lab/controller/32/
