3-канальный пульт ИК

Пуль ДУ для двухканального реле, статья тут

Особенности:

- микроконтроллер PIC10F200

- три кнопки

- 40kHz  частота ИК

- переход в спящий режим, если не одна кнопка не нажата, потребление в спящем режиме 100nA (0.1μA)

Работа кнопок:

S1 реле К1 и K2 (оперирует обеими реле)
S2  реле K2
S3  реле К1

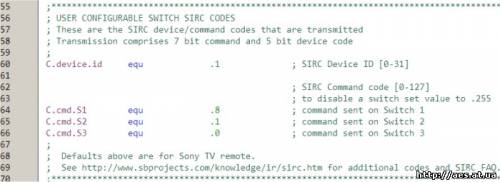

ID устройства и коды команд направил может изменить редактирование. АНМ файла и сборку кода. Это описано в прошивке ниже.

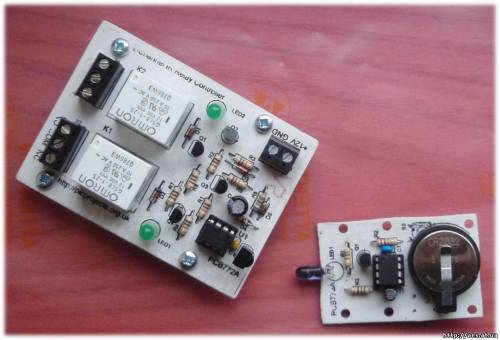

на фото передатчик и приемник ДУ ИК:

Скачать печатку, прошивку, исходник и команды ДУ...

Для изменения команд необходимо отредактировать исходник ASM




Источник: http://picprojects.org.uk/projects/ir/minirem/index.htm
Категория: Выключатели, переключатели,ИК,РФ | Добавил: Nikolai4 (22.02.2010)
Просмотров: 8011 | Комментарии: 5 | Теги: 3-канальный пульт ИК, PIC10F200, три канала ДУ | Рейтинг: 5.0/1
Всего комментариев: 5
1 Nimph
Здраствуйте у меня такой вопрос, можно ли изменить частоту ИК пульта скажем на 38kHz, и в каком формате работает пульт RC-5 или NEC??? В общем проще говоря можно ли его подогнать под "IR конструктор на PIC12F629"

Зарание СПАСИБО!!!


2 rgb
Думаю проще в эту схему поставить PIC12F629 и написать прошивку с протоколом NEC на 3 команды. cool

3 Nimph
Было бы для меня проще я бы и не задовал этот вопрос sad

4 rgb
Дело в том, что многие считают, что переделать чьюто прошивку это так же просто, как с буратино сделать девочку. Даже с наличием исходника с Русскими коментариями можно потратить больше времени и сил на разборку, чем написать с ноля. Постораюсь Вам помочь, но не знаю, как будет со временем. Вообщем Вам нужен маленький пультик под "Конструктор" на 3 команды? biggrin

5 Nimph
Да (можно на три, можно больше - лучше побольше) знаю, что наглею, но тут есть и ещё одна проблема. Мне надо будет собрать таких три пульта. Работать они будут в одном помещении, поэтому если можно будет на пальцах обясните, как потом можно будет у других пультов поменять ни много сигнал, что бы 3-й приёмник не принемал 1-ый пульт (если это возможно)

Зарание СПАСИБО (не знаю прям как вас благодарить cry )
