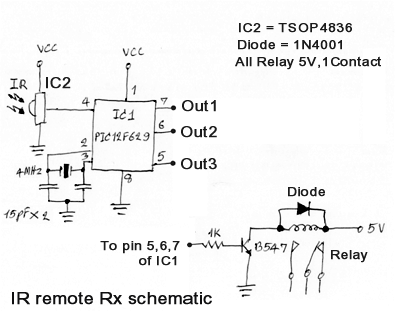

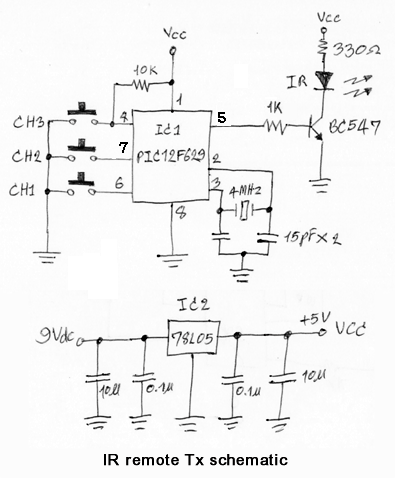

Дистанционное управление 3 команды по ИК

Описание:
-Процессор PIC12F629 на кварц 4MHz для Tx / Rx 3 канала управления.
-Tx использовать спящий режим для экономии заряда батареи.
-Использование Филлипс RC5 протокол расстояние более 7 м.
-Простые схемы по созданию и сборке, мелкие компоненты.

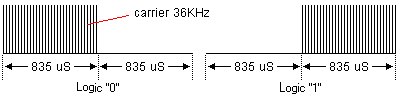

Этот протокол использует Би-фазовая модуляцию(или Манчестере код)
36kHz ИК несущей частоты. Все биты имеют равные длины около 1.67 мс следующие цифры.

Используется TSOP4836 или любой аналогичный.

Скачать прошивку передатчика(tx) и приемника(rx)

Категория: Выключатели, переключатели,ИК,РФ | Добавил: Nikolai4 (31.01.2009)
Просмотров: 11606 | Теги: PIC12F629, Дистанционное управление 3-ИК | Рейтинг: 4.2/6
